disegno dell'albero

    Un albero è un elemento rotante o fisso, solitamente a sezione circolare, che ha montato su di esso elementi quali ingranaggi, pulegge, volani e altri elementi di trasmissione di potenza.

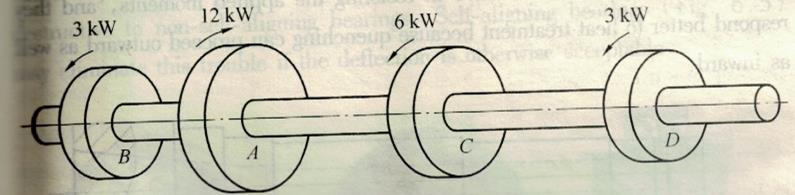

Se un albero porta più ingranaggi o pulegge, diverse sezioni dell'albero saranno soggette a coppie diverse, poiché la potenza totale erogata all'albero viene smontata in punti diversi in modo frammentario. La Figura 1.1 mostra un albero con un ingresso in una posizione (Punto A ) e diverse uscite (punti B, C e D ) su entrambi i lati dell'ingresso. Gli ingranaggi o le pulegge possono essere utilizzati per alimentare l'albero o per togliere l'alimentazione dall'albero. Quindi si deve notare la quantità di coppia su ciascuna parte dell'albero. Quindi studia la distribuzione del momento flettente, preferibilmente schizzi (a mano libera va tutto bene) la forza di taglio e i diagrammi del momento flettente.

Da questo esame preliminare, che è un problema in meccanica, notiamo la sezione in cui il momento flettente è massimo e la sezione in cui la coppia è massima. Se questi massimi si verificano nella stessa sezione, viene determinato il diametro necessario per quella sezione e utilizzato per l'intero albero quando il diametro deve essere costante. Se i massimi non si verificano nella stessa sezione, determinare il diametro per la sezione della coppia massima e anche per la sezione del momento flettente massimo e utilizzare il valore maggiore.

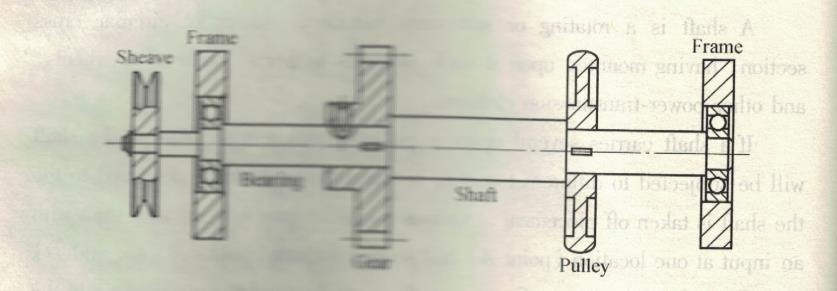

Il diametro dell'albero è spesso variato da punto a punto, a volte per ragioni strutturali (vedi fig. 1.2). In questo caso, controllare lo stress o determinare la dimensione necessaria per ogni sezione. Il progettista si accerta che tutte le sezioni dell'albero siano sottoposte a sollecitazioni sicure, prendendo nota di filetti, fori, sedi per chiavette e altri dispositivi di sollevamento sollecitazione.
